BJT60T鋼卷電動平車
產品介紹:

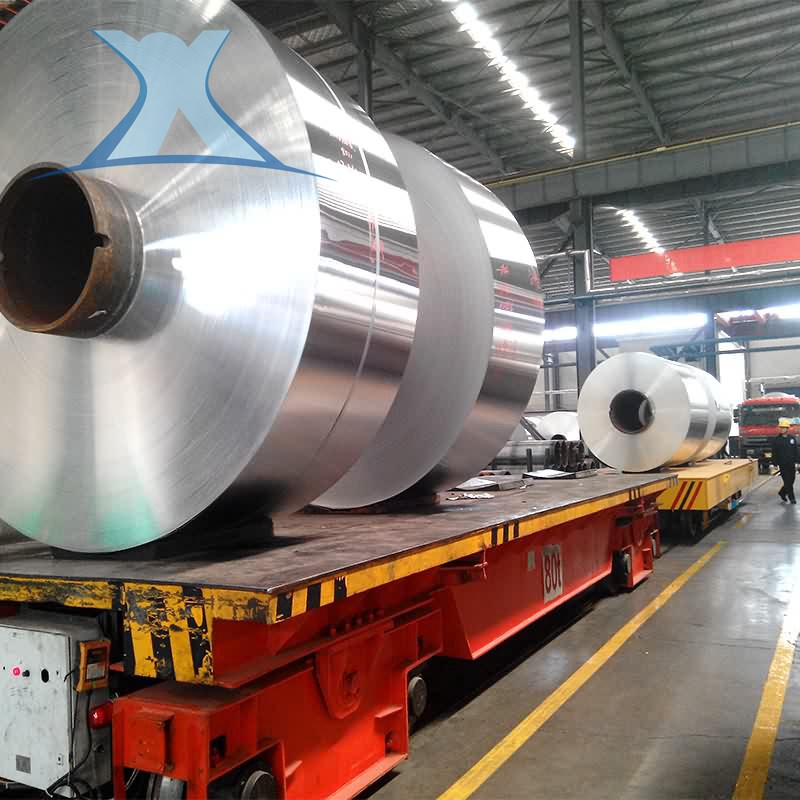

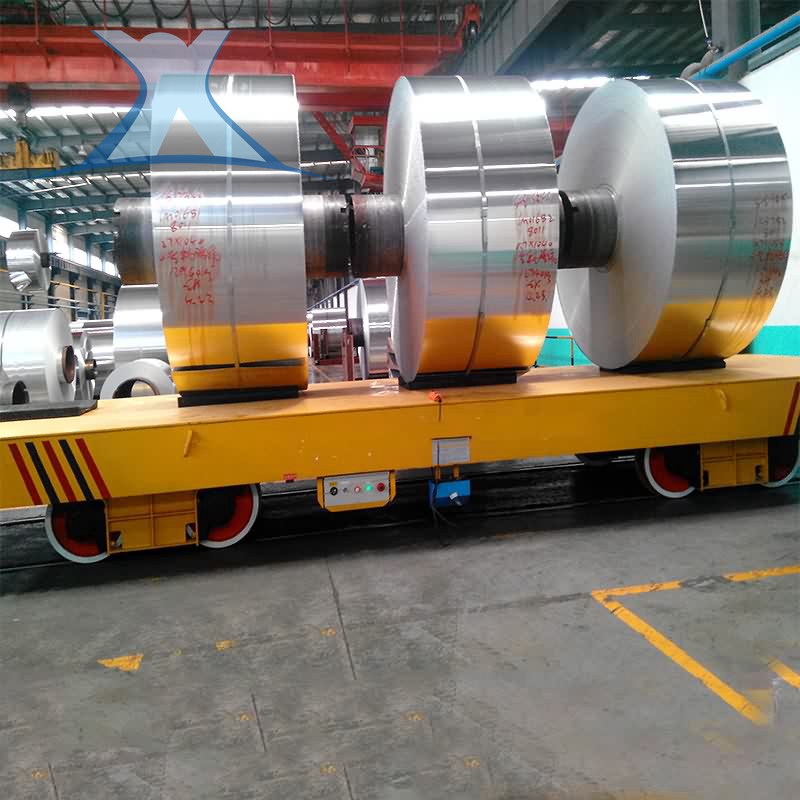

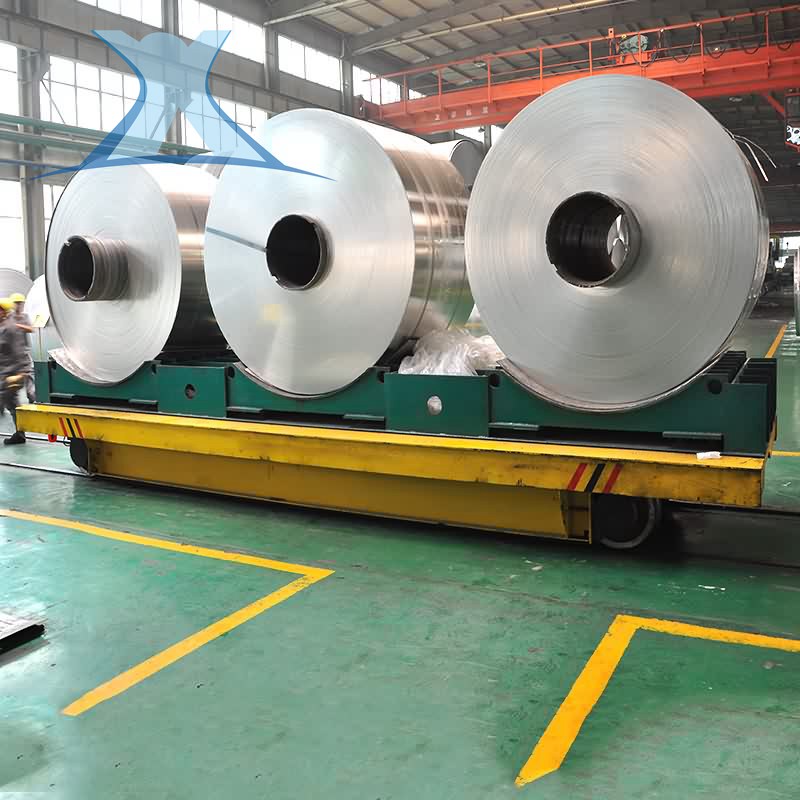

BJT-60T鋼卷電動平車一種適應于運輸鋼卷、鋁卷、鐵卷等一系列的卷裝型材的輸送設備。這種鋼卷搬運設備大多數使用軌道平車,在過跨車車間是一種特殊的平車,在平車臺面上方加裝一個U或者設計v字架型裝置,能夠防止鋼卷、鋁卷等一些卷裝型材的滾動,保證了運輸過程 中不易滾動,我公司可以根據要求定制不同供電方式的鋼卷過跨車。
應用范圍:應用范圍:輪轂制造、造紙行業、陶瓷車間、冶金重工、鑄坯轉運車間、煤炭機電行業、免燒磚轉運行業等
物料:物料:機械配套、陶瓷、模具、發電機、鑄坯等
性能特點
工作原理
工程案例更多案例
技術參數
|
             BJT系列電纜卷筒電動平車,在電動平車上設有電纜卷筒,其電纜卷筒為磁滯耦合式, 確保電纜受力均勻不易拉壞。電纜卷筒380V供電給平車上YZ起重冶金用電機提供電力,電機拖動平車運 行。電動平車運行時電纜卷筒自動將電纜卷起或放出,受卷線筒供電長度影響。一般 運行距離小于 200m。該平車適應惡劣工況的起重冶金用,平車結構簡單可靠,價格經濟,軌道施工方便。  |
        ||||||||||
|
             BJT 電纜卷筒供電 電動平車主要技術參數  |
        ||||||||||
|
             型號  |

             BJT  |

             BJT-6  |

             BJT-10  |

             BJT-16  |

             BJT-25  |

             BJT-40  |

             BJT-63  |

             BJT-100  |

             BJT-160  |

             BJT-200  |

|
             額定載重量  |

             6  |

             10  |

             16  |

             25  |

             40  |

             63  |

             100  |

             160  |

             200  |
        |
|
             臺面尺寸  |

             長 L  |

             3600  |

             3600  |

             4000  |

             4500  |

             5000  |

             5600  |

             6300  |

             8000  |

             8200  |

|

  |

             寬 B  |

             2000  |

             2000  |

             2200  |

             2200  |

             2500  |

             2500  |

             2800  |

             2800  |

             2800  |

|

  |

             高 H  |

             550  |

             550  |

             600  |

             650  |

             700  |

             850  |

             900  |

             1150  |

             1250  |

|
             運行速度(m/min)  |


  |

             30  |

             30  |

             30  |

             30  |

             25  |

             25  |

             20  |

             20  |

             20  |

|
             輪 距A(mm)  |

             2000  |

             2000  |

             2200  |

             2500  |

             2800  |

             3200  |

             3600  |

             4500  |

             4500  |
        |
|
             軌內側距C(mm)  |

             1435  |

             1435  |

             1435  |

             1435  |

             1635  |

             1735  |

             1850  |

             2000  |

             2000  |
        |
|
             車輪直徑 (mm)  |

             300  |

             300  |

             400  |

             400  |

             500  |

             600  |

             700  |

             700  |

             700  |
        |
|
             底部間隙 (mm)  |

             50  |

             50  |

             50  |

             60  |

             60  |

             60  |

             60  |

             70  |

             70  |
        |
|
             轉彎半徑  |

             30  |

             35  |

             50  |

             55  |

             60  |

             80  |

             100  |

             100  |
        ||
|
             電動機型號/功率(KW)  |

             YZ132M1-6  |

             YZ132M2-6  |

             YZ160M1-6  |

             YZ160M2-6  |

             YZ160L-6  |

             YZ160M2-6  |

             YZ160L-6  |
        |||
|

  |

             2.2  |

             3.7  |

             5.5  |

             7.5  |

             11  |

             2X7.5  |

             2X11  |
        |||
|
             電源供電方式  |

             電纜卷筒  |

             AC380V 3X2.5+1X1.5  |

             AC380V   |

             AC380V   |
        ||||||
|
             推薦鋼軌型號  |

             P24  |

             P38  |

             P43  |

             QU80  |

             QU100  |
        |||||
|
             車輪數量  |

             4  |

             4  |

             4  |

             4  |

             8  |

             8  |
        ||||
|
             輪壓  |

             1.91  |

             3.21  |

             4.87  |

             7.5  |

             11.5  |

             16.9  |

             27.6  |

             22.8  |

             28.5  |
        |
|
             參考重量  |

             3.4  |

             3.72  |

             4.2  |

             6  |

             8.5  |

             11.4  |

             15.2  |

             25.5  |

             31.5  |
        |
|
             說明:1)其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。  |
        ||||||||||
|
             2)可選無線遙控裝置  |
        ||||||||||
|
             3)可選變頻器調速電控,雙速控制  |
        ||||||||||
|
             4)運行距離小于20m時也可以按客戶要求不用 電纜卷筒,改為托纜式(KTP)平車:  |
        ||||||||||
|
             5) 路軌車來回走設定系統  |
        ||||||||||
|
             6)路軌車遇人2米自動停車、報警  |
        ||||||||||
