產品介紹：

電纜卷筒電動平車是一種可以通過人工操控，任意轉向的輪式搬運設備它的驅動輪和承載輪都是采用聚氨酯橡膠輪，這就讓軌道車擺脫了對地面軌的依賴，電纜卷筒電動平車一個很大的優勢就是可以在地面隨意行走，而不會受空間和地面的束縛，隨時隨地都可以改變行走的方向電纜卷筒電動平車應用很廣泛目前被廣泛運用在汽車生產、船舶制造、模具沖壓、鋼鐵調配、大型機器設備的運送裝配等領域，環保節能，運行成本低，投資少，回報率高，性能高，具有高科技可持續發展的巨大潛能

應用范圍：目前被廣泛運用在汽車生產、船舶制造、模具沖壓、鋼鐵調配、大型機器設備的運送裝配等領域

物料：物料：機械配套、陶瓷、模具、發電機、鑄坯

留言咨詢

性能特點

1.車間過跨常用車

2.該系列平車主要使用于高溫、惡劣、防爆場合，是車間過跨的常見軌道平車

3.長時間頻繁任意載重

4.不受使用時間的束縛，適應于任意載重量、使用頻率較高的場合

5.冶金電機 采用Y系列冶金電機，適合頻繁啟動

6.電纜卷筒具有卷取力矩調節范圍大，調節穩定后張力恒定，同步性能好

7.自鎖能力強、電纜不滑落

8.結構布置合理、安裝、使用、維護方便、性能穩定可靠

工作原理

BJT系列是電纜卷筒電動平車，是將交流AC380V電纜線依靠平車上卷線裝置的收放電纜實現平車供電，卷線裝置放置在軌道平車的下方，直接將電源通過交流控制系統控制電機的啟動，停止，前進，后退等。操作系統為低壓36V電源控制平車上可以加裝液壓升降系統，該系列車適用于惡劣環境，高溫環境，防爆環境等場合

工程案例更多案例

技術參數

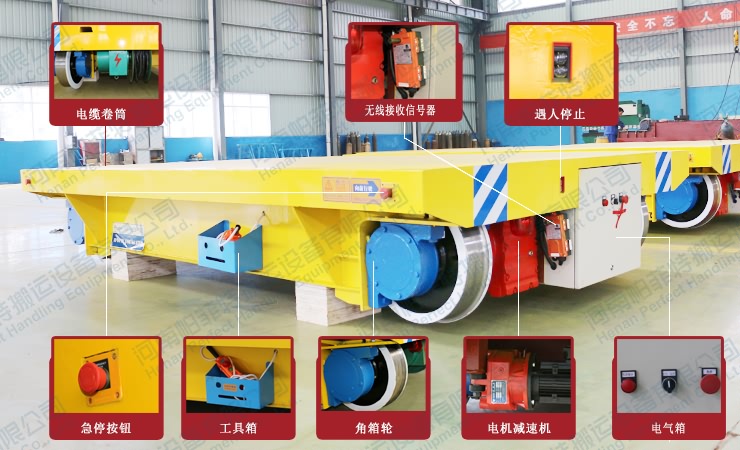

BJT系列是電纜卷筒電動平車部件指示圖

BJT 電纜卷筒供電電動平車主要技術參數
型號	BJT	BJT-6	BJT-10	BJT-16	BJT-25	BJT-40	BJT-63	BJT-100	BJT-160	BJT-200
額定載重量		6	10	16	25	40	63	100	160	200
臺面尺寸	長 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	寬 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1150	1250
運行速度（m/min）		30	30	30	30	25	25	20	20	20
輪距A（mm）		2000	2000	2200	2500	2800	3200	3600	4500	4500
軌內側距C（mm）		1435	1435	1435	1435	1635	1735	1850	2000	2000
車輪直徑 (mm)		300	300	400	400	500	600	700	700	700
底部間隙		50	50	50	60	60	60	60	70	70
轉彎半徑		30		35	50	55	60	80	100	100
電動機型號/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6	YZ160L-6	YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5	11	2X7.5	2X11
電源供電方式	電纜卷筒	AC380V 3X2.5+1X1.5		AC380V 3X4+1X2.5					AC380V 3X6+1X4
推薦鋼軌型號		P24			P38	P43		QU80	QU100
車輪數量		4			4	4		4	8	8
輪壓		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
參考重量		3.4	3.72	4.2	6	8.5	11.4	15.2	25.5	31.5
說明：1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。
2）可選無線遙控裝置
3）可選變頻器調速電控,雙速控制
4）運行距離小于20m時也可以按客戶要求不用電纜卷筒，改為托纜式（KTP）平車：
5) 路軌車來回走設定系統
6）路軌車遇人2米自動停車、報警

新鄉市百特智能轉運設備有限公司為每位客戶提供電纜卷筒電動平車廠，電動電纜卷筒工作原理，不同型號的電纜卷筒壓力參數，免費根據客戶現場不同狀況免費設計方案
