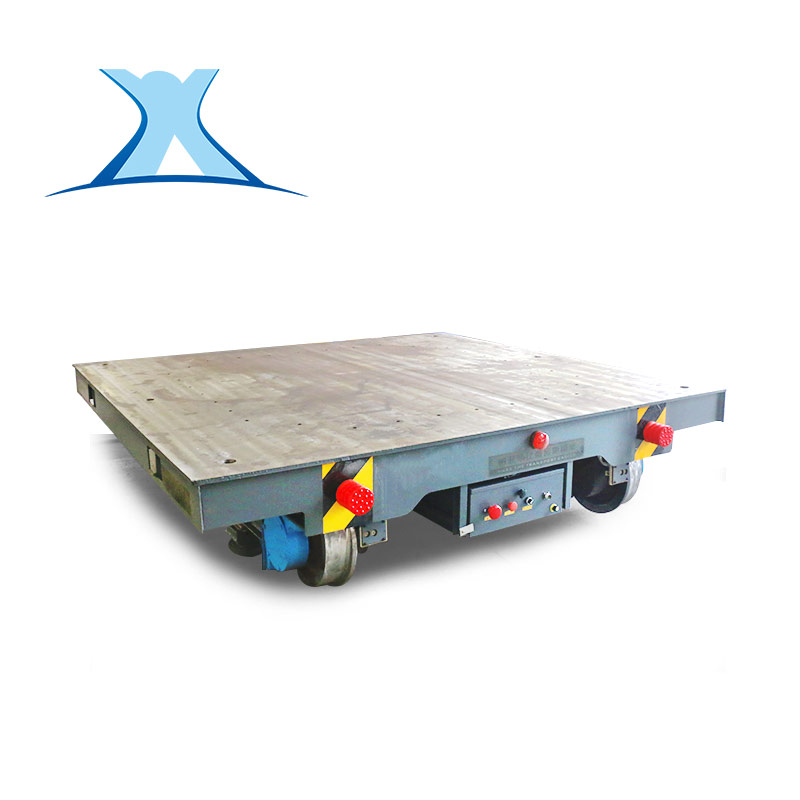

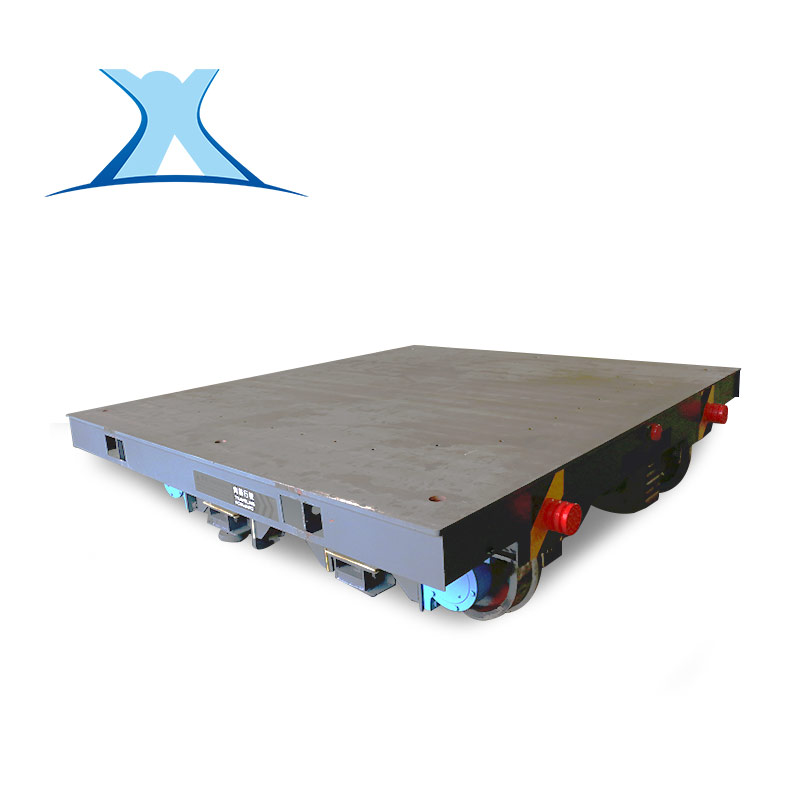

    低壓軌道平車

    產品介紹:

    地軌軌道車是從軌道上取電的電動平車,36V電壓的兩相交流電分別接在兩條軌道上,沒有電纜線的束縛,可隨時在軌道上取電,對軌道鋪設要求較高,需要絕緣處理,適用于中長距離運輸?shù)膱龊希褂妙l率不受束縛


    應用范圍:應用范圍:汽車、鋼鐵、重工、工程、航天、煤炭、核能、水利等范圍

    物料:鋼包、鋼結構、鋼管、模具、運梁、鋁棒、料框、壓縮機、多晶硅、發電機、管片、托盤等

    性能特點

     性能特點
    • 自動化程度高

      可實現無人自動化生產流程

    •  減速機

      齒輪均采用數控磨齒工藝,精度高,接觸性好,傳動效率高,承載能力高,使用壽命長

    •  電機

      具有相應快速、較大的啟動轉矩,從零轉速至額定轉速具備可提供額定轉矩的性能

    • 各個組件 搭檔

      電動平車各結構的高性價比配置有效的延長了電器的使用壽命,從而延長了電動平車的使用年限

    • 車輪采用角型軸承座,以便于安裝調整

      以適當提高相關部件的加工精度,來提高整車的安裝制造精度,放置車輪跑偏,輪緣與軌道接觸加劇輪緣磨損并增加摩擦阻力 等問題

    工作原理

    低壓軌道平車:BDG系列是低壓軌道供電軌道平車,是將交流380V的電源通過變壓器將至交流36V兩相,分別接至兩根軌道上, 軌道平車上的車輪將道軌上的交流36V電源引入車載電氣箱,經過整流模塊將交流36V整流至直流36V, 再通過直流控制系統控制直流電機,使平車啟動,停止,前進,后退,調速等。該系列平車能夠在S 軌道,弧形軌道運行。
    低壓軌道平車視頻:





    工程案例更多案例

    技術參數


    優質低壓軌道平車軌道鋪設現場要求:
    軌道作為導體給車輛供電,所以要求軌道和地面的絕緣度,以免引起短路影響車輛的正常使用,軌道鋪設所需要的原料:水泥、大沙、石料、軌道、軌道附件、樹脂或油氈、補償銅排水平儀手電鉆等工具。
    1.用水平儀在地面上的軌道承重地梁上找出去平層,并用水泥墊高,確保全部的軌跡在一個水平面上,并計算出所對應的軌道的高度,施工好后,軌道的上平面和地面的落差。
    2.在軌道和地梁的中間用油氈或樹脂間隔,確保軌道的絕緣度.并在地梁的預留孔里放進地埋螺栓并使用砂灰澆注,凝固于軌道的兩側,螺栓和軌道的距離視軌道壓板的規格決定。
    3.確定好軌道的中心距和內側距鎖緊螺栓,并在軌道的內側把銅排固定
    4.在軌道的內側使用瀝青或樹脂完全覆蓋銅排部分。
    注意事項:低壓絕緣軌道在室外鋪設時,應注意積水的處理,防止積水過多引起軌道的短路,影響車輛的正常使用。

    BDGS三相低壓軌道供電電動平車主要參數

    型號

    BDG

    BDG-6

    BDG-10

    BDG-16

    BDG-25

    BDG-40

    BDG-63

    BDG-100





    BDGS

    BDGS-6

    BDGS-10

    BDGS-16

    BDGS-25

    BDGS-40

    BDGS-63

    BDGS-100

    BDGS-160

    BDGS-200

    額定載重量

    6

    10

    16

    25

    40

    63

    100

    160

    200

    臺面尺寸

    長 L

    3600

    3600

    4000

    4500

    5000

    5600

    6300

    8000

    8200

    寬 B

    2000

    2000

    2200

    2200

    2500

    2500

    2800

    2800

    2800

    高 H

    550

    550

    600

    650

    700

    850

    900

    1100

    1250

    運行速度(m/min)



    30

    30

    30

    30

    25

    25

    20

    20

    20

    輪    距A(mm)

    2000

    2200

    2200

    2500

    2800

    3200

    3600

    4500

    4500

    軌內側距C(mm)

    1435

    1435

    1435

    1435

    1435

    1435

    1650

    2000

    2000

    車輪直徑  (mm)

    400

    400

    400

    500

    500

    600

    700

    700

    700

    底部間隙 (mm)

    50

    50

    50

    60

    60

    60

    60

    70

    70

    轉彎半徑

    30

    35

    50

    55

    60

    80

    100

    100

    電動機型號/功率(KW)

    BDG

    JDYP-11-6

    JDYP-12-6

    JDYP-21-6

    JDYP22-6



    2.2

    3.5

    5

    7.5



    BDGS

    YZ132M1-6

    YZ132M2-6

    YZ160M1-6

    YZ160M2-6

    YZ160L-6

    YZ160M2-6

    YZ160L-6

    2.2

    3.7

    5.5

    7.5

    11

    2X7.5

    2X11

    電源供電方式

    BDG

    單相380V降壓到36V經升壓變壓器到單相交流380V

    BDGS

    三相380V降壓到36V經升壓變壓器到三相交流380V

    推薦鋼軌型號

    P24

    P38

    P43

    QU80

    QU100

    車輪數量

    4

    4

    4

    4

    8

    8

    輪壓

    1.91

    3.21

    4.87

    7.5

    11.5

    16.9

    27.6

    22.8

    28.5

    參考重量

    3.4

    3.72

    4.2

    6

    8.5

    11.4

    15.2

    25.5

    31.5

    說明:噸位1-400噸可根據用戶需求另行設計、制造。可實現上坡、高溫、升降、過溝、同步等多種功能
